Архитектура системы

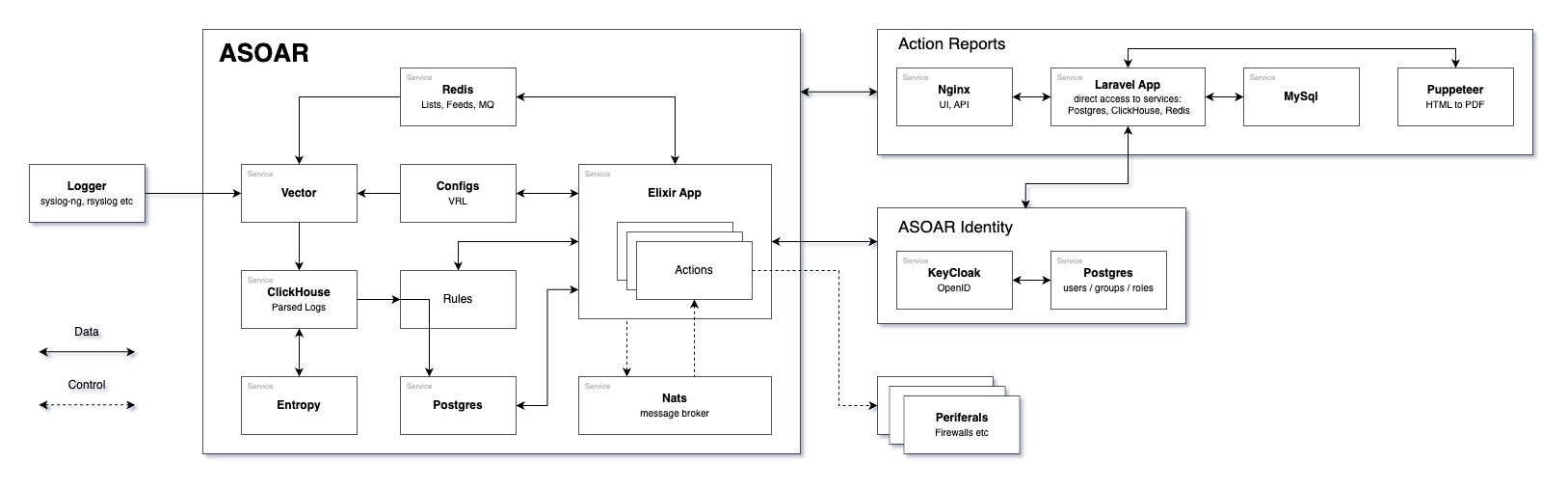

Диаграмма предоставляет общий обзор архитектуры TiSoarNG, описывая различные компоненты, сервисы и их взаимодействие. Ниже приведено подробное описание каждой части системы:

Logger

• Описание: Logger отвечает за сбор логов из различных источников, таких как syslog-ng или rsyslog.
• Поток данных: Данные поступают от Логгера в сервис Vector для дальнейшей обработки.

Vector

• Описание: Vector - это инструмент для обработки данных, который обрабатывает лог-файлы.
• Взаимодействие:
  • Получает данные от Логгера.
  • Отправляет обработанные данные в ClickHouse для хранения.
  • Взаимодействует с Redis для передачи данных и очередей сообщений.
  • Взаимодействует с Конфигурациями (Vector Remap Language - Документация VRL) для управления конфигурацией.

ClickHouse

• Описание: ClickHouse - это колонкообразная база данных, используемая для хранения разобранных логов.
• Взаимодействие:
  • Получает разобранные логи от Vector.
  • Предоставляет данные для Правил для применения правил обработки.
  • Взаимодействует напрямую с Laravel App для доступа к данным.

Redis

• Описание: Redis используется для списков, лент и очередей сообщений.
• Взаимодействие:
  • Взаимодействует с Vector для передачи данных и очередей сообщений.
  • Взаимодействует с Elixir App для операций с данными и управления.

Конфигурации (VRL)

• Описание: Управляет конфигурациями с использованием Vector Remap Language.
• Взаимодействие:
  • Получает конфигурации от Elixir App.
  • Отправляет данные конфигурации в Vector.

Правила

• Описание: Применяет правила обработки к данным.
• Взаимодействие:
  • Получает данные от ClickHouse.
  • Взаимодействует с Elixir App для выполнения действий на основе правил.

Postgres

• Описание: Используется для хранения различных данных, включая правила и конфигурации.
• Взаимодействие:
  • Взаимодействует с Elixir App для доступа к хранимым данным.
  • Обеспечивает хранение данных для Правил.

Elixir App

• Описание: Основное приложение, которое выполняет различные действия и обрабатывает бизнес-логику.
• Взаимодействие:
  • Взаимодействует с Redis, Postgres, Конфигурациями и Правилами для данных и управления.
  • Отправляет сообщения в Nats для дальнейшей обработки.
  • Взаимодействует напрямую с компонентами Отчеты по действиям и TiSoarNG Identity.

Nats

• Описание: Сервис брокера сообщений.
• Взаимодействие:
  • Получает сообщения от Elixir App.
  • Обеспечивает связь с периферийными системами.

Entropy

• Описание: Другой сервис, взаимодействующий с ClickHouse для обработки данных.
• Взаимодействие:
  • Взаимодействует с ClickHouse.

Отчеты по действиям

• Компоненты:
  • Nginx: Служит как шлюз UI и API.
  • Laravel App: Обрабатывает бизнес-логику и напрямую обращается к сервисам, таким как Postgres, ClickHouse и Redis.
  • MySQL: Используется Laravel App для дополнительного хранения данных.
  • Puppeteer: Преобразует HTML в PDF.

TiSoarNG Identity

• Компоненты:
  • KeyCloak: Обеспечивает OpenID для аутентификации и управления идентификацией.
  • Postgres: Хранит информацию о пользователях, группах и ролях.

Периферийные устройства

• Описание: Представляет различные периферийные системы, такие как фаерволы.
• Взаимодействие:
  • Взаимодействует с Elixir App через Nats.

Поток данных и управления

• Поток данных: Представлен сплошными стрелками, показывающими поток данных между компонентами.
• Поток управления: Представлен пунктирными стрелками, указывающими на управляющие команды и взаимодействие между компонентами.

Это подробное описание архитектуры помогает понять сложные взаимодействия в системе TiSoarNG и служит справочником для реализации и устранения неполадок.
